Bauteile

Du brauchst folgende Werkzeuge und Material. Die meisten Dinge kannst du über die verlinkten Seiten bestellen.

Werkzeug

  • Kappsäge (alternativ Stichsäge)
  • Nietzange
  • Akkuschrauber/-bohrer
  • Cobalt-Bohrer (3mm, 4.2mm, ~10mm)
  • Schraubzwingen

Verbrauchsmaterial

Baumaterial: Spezialteile:

Gestell

Du brauchst folgende Werkzeuge und Material. Die meisten Dinge kannst du über die verlinkten Seiten bestellen.

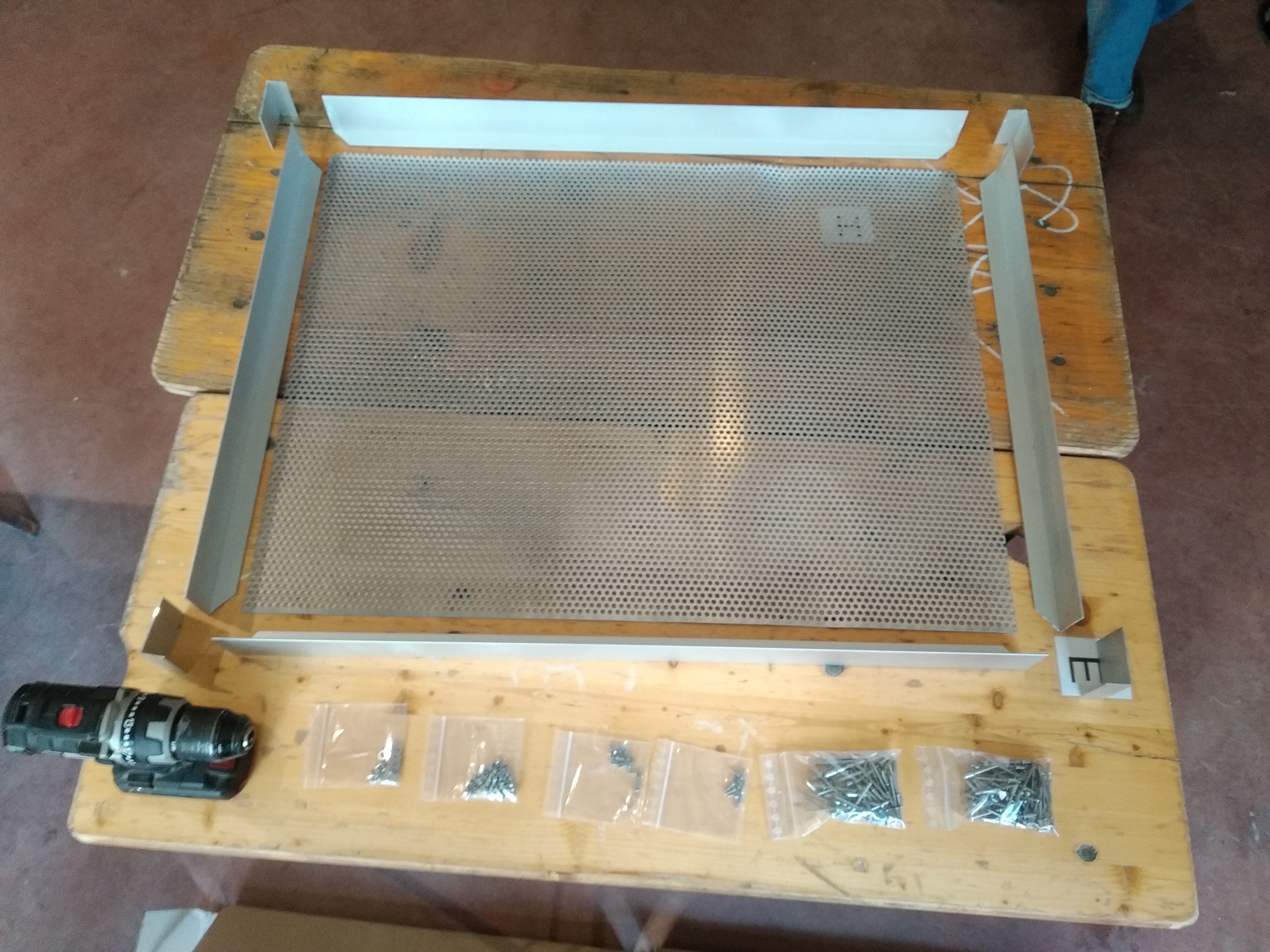

Bauteile

  1. 2x 6.0x2.5x0.2cm L-Profil mit 82cm Länge für die Seitenteile
  2. 2x 6.0x2.5x0.2cm L-Profil mit 62 Länge für die Vorder- und Rückseite
  3. 4x 6.0x2.5x0.2cm L-Profil mit je 6cm Länge als Eckverbinder
  4. 1 Lochblech 82cmx62cm für die Bodenplatte

Arbeitsschritte

  • Die kurze Seite der L-Profile (A,B) im 45°-Grad Winkel anschneiden

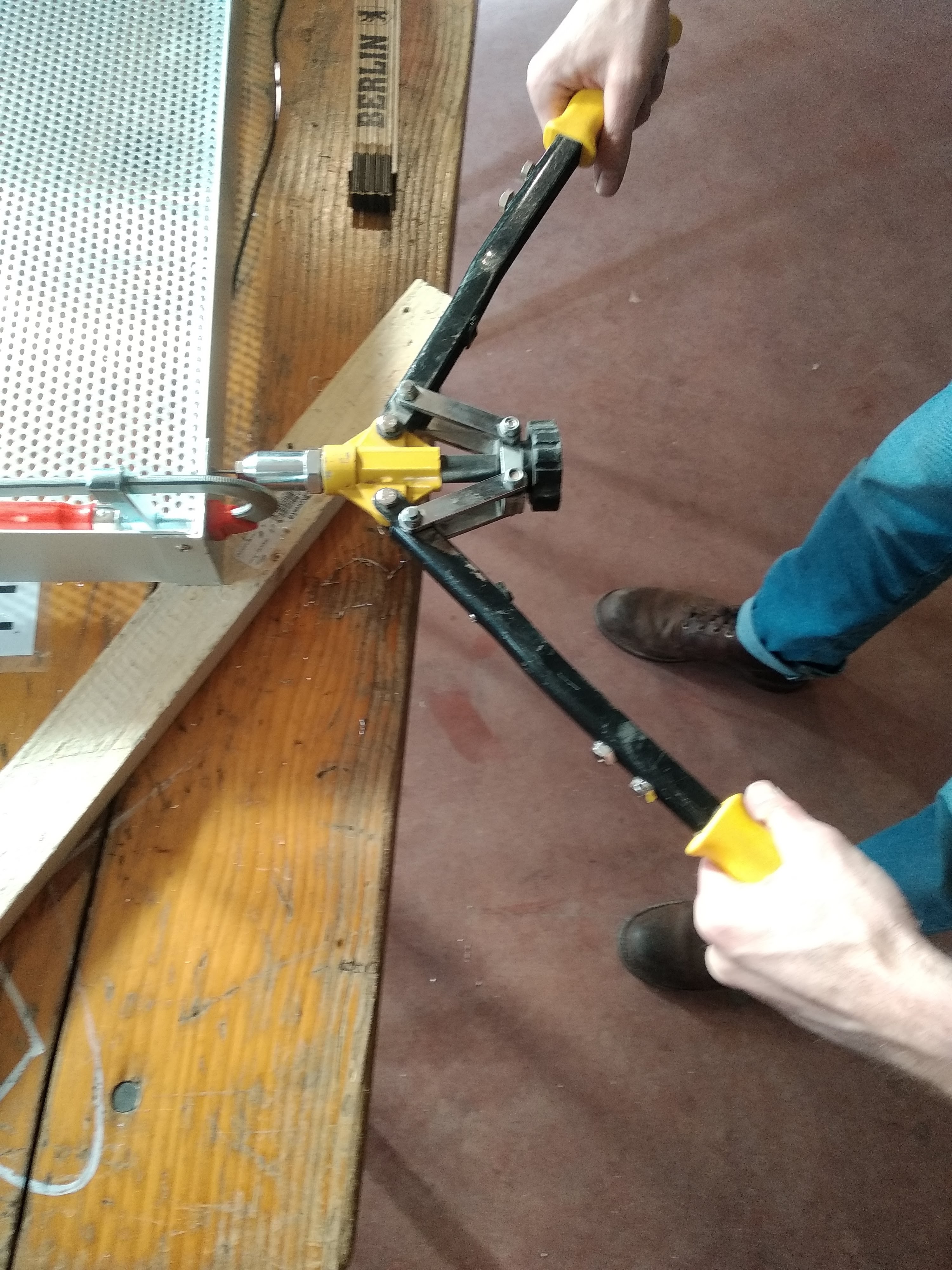

  • Die kurzen Seiten der L-Profile (A,B) mit dem Lochblech (D) vernieten

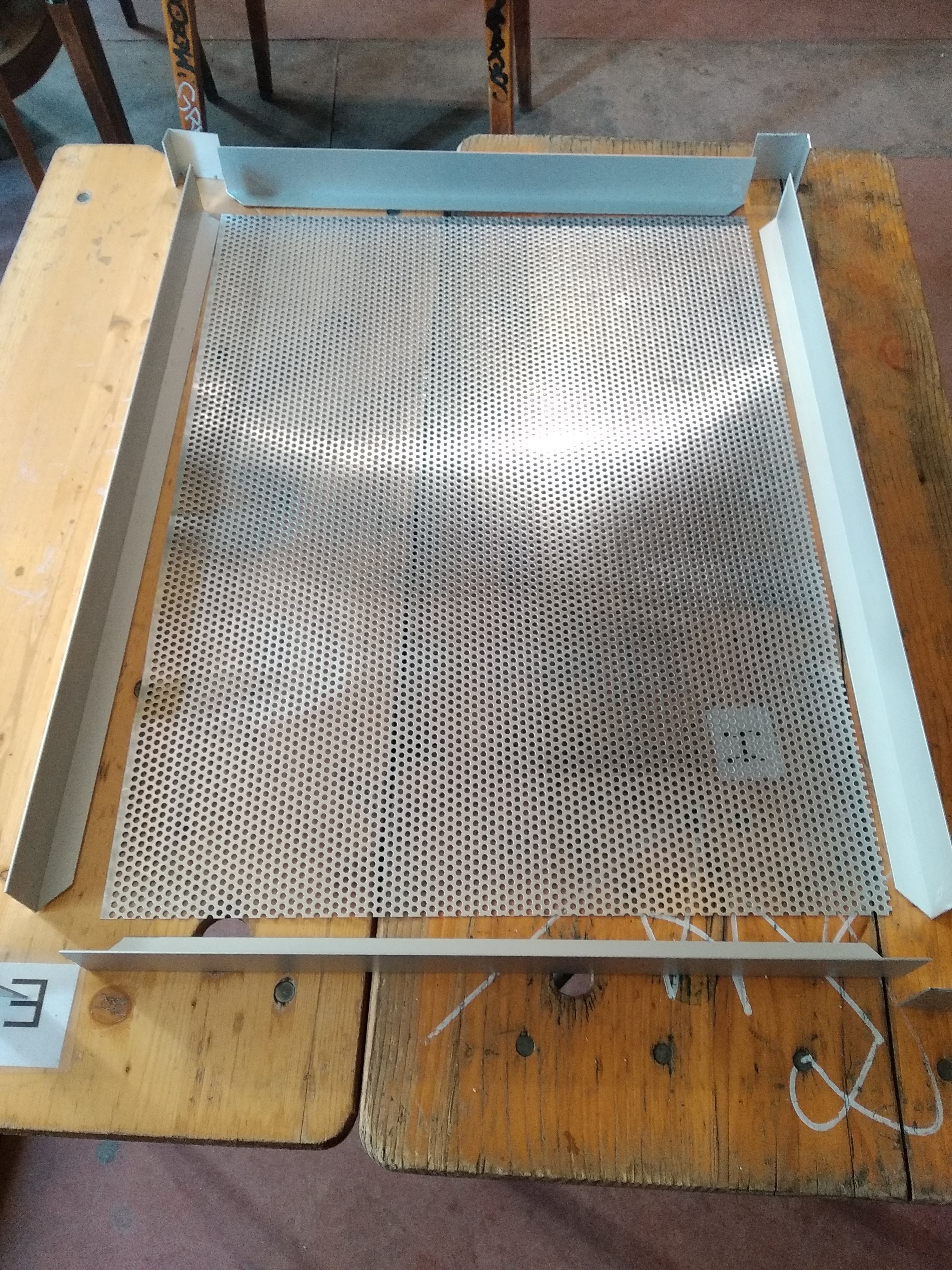

  • Die Ecken mit jeweils einem kurzen Verbindungsstück (C) zum Aussteifen vernieten. Dabei sicherstellen, dass die längere Seite der Verbinder (C) an den Seitenteilen des Gestells (A) befestigt wird (also nicht wie auf dem linken Foto dargestellt)

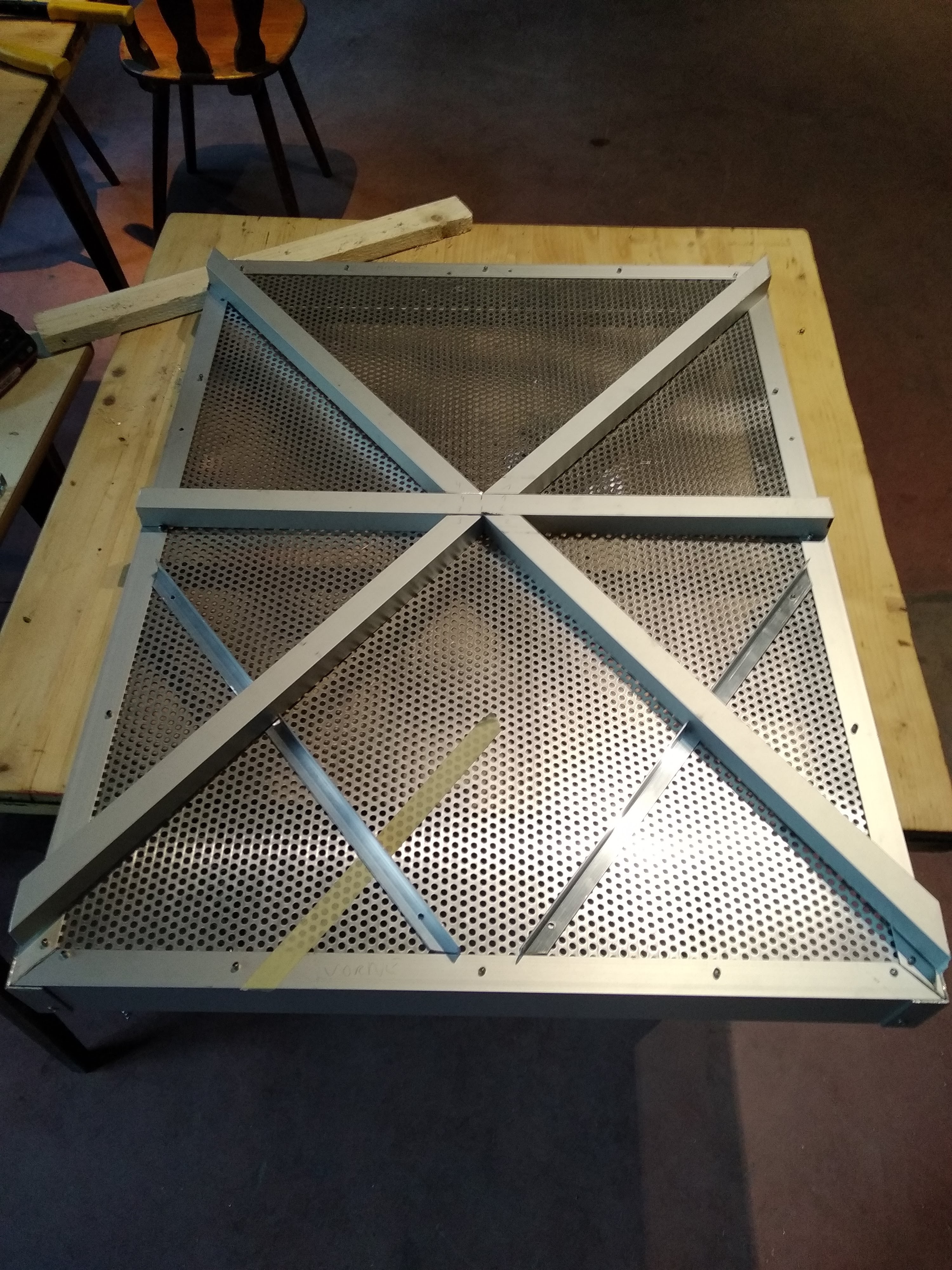

Versteifung des Unterbodens

Bauteile

  1. 1x 2.5x2.5x0.2cm Vierkant in 62cm Länge als Qürverstrebung nahe der Achsaufnahme
  2. 1x 2.5x2.5x0.2cm Vierkant in insgesamt XXcm Länge als Diagonalverstrebung (wird in Schritt 2 in vier entsprechende Teile zersägt)
  3. 1x 1.5x1.5x0.15cm L-Profile in insgesamt XXcm Länge als weitere Diagonalverstrebung (wird in Schritt 3 zunächst in vier entsprechende Teile zersägt)

Arbeitsschritte

  • Das Vierkantrohr (A) im Abstand von XXcm zur Rückseite des Hängers an den L-Profilen des Gestells vernieten

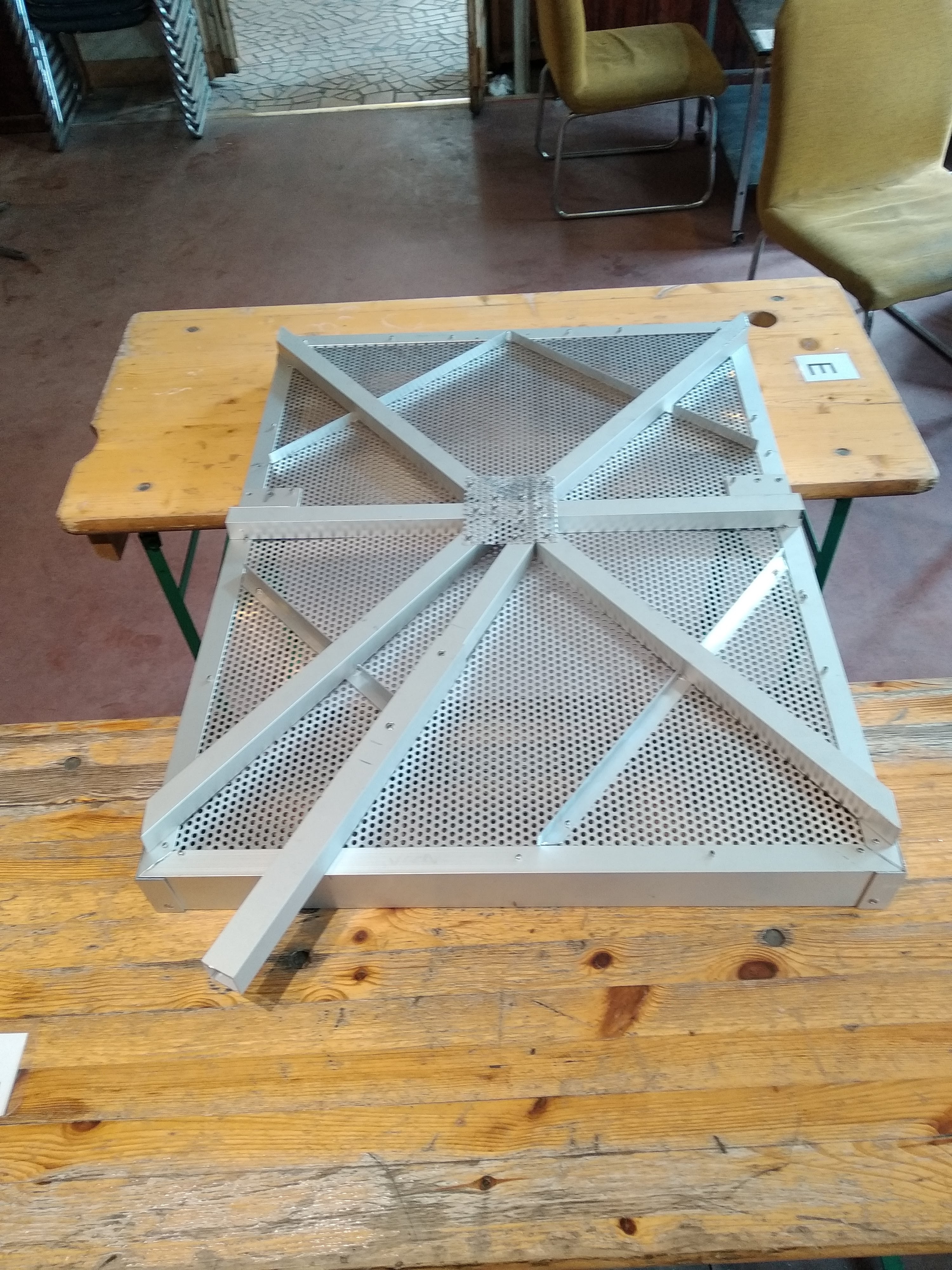

  • Insgesamt vier Vierkantrohre (B) zuschneiden, die sternförmig von der Hängermitte zu den Ecken verlegt werden. Darauf achten, dass die Vierkante nicht genau mit den Ecken, sondern mit den Enden der Seitenteile des Gestells abschließen sollten (siehe Foto). Die Vierkantrohre noch nicht vernieten!
  • Insgesamt vier L-Profile (C) zuschneiden, die von den Mitten der Seitenteile des Gestells zu den Mitten der Vorder- und Rückseite verlegt werden. Die L-Profile noch nicht vernieten!
  • Die Vierkante (B) und L-Profile (C) wie auf dem Foto gezeigt auf dem Hänger auslegen. Die L-Profile (C) an den Kreuzungspunkten markieren und das Profil an dieser Stelle aussägen, so dass die Teile aufeinander liegen können
  • Zunächst nur die drei L-Profile (C), die nicht an der Seite der Deichselaufnahme (linke Vorderseite) liegen mit dem Lochblech vernieten.
  • Anschließend zunächst die drei entsprechenden Vierkantprofile (B) mit dem Lochblech und den L-Profilen der Seitenteile vernieten

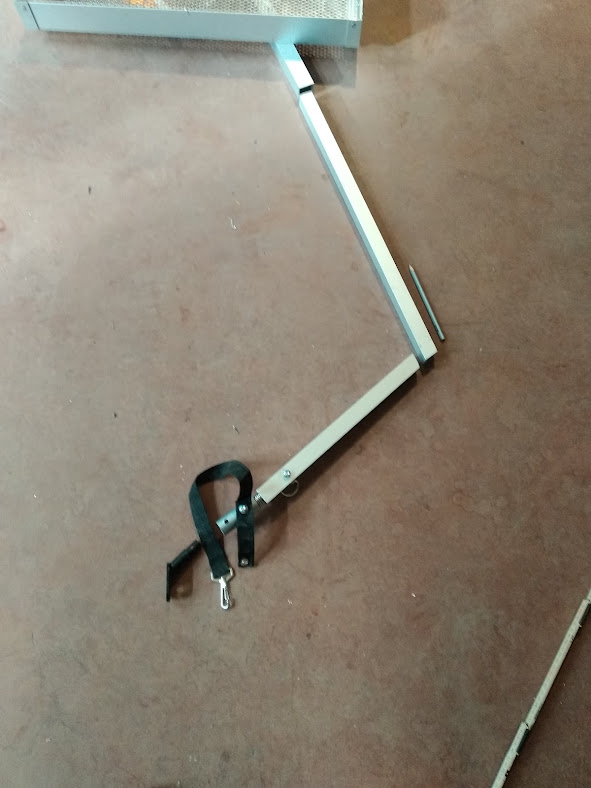

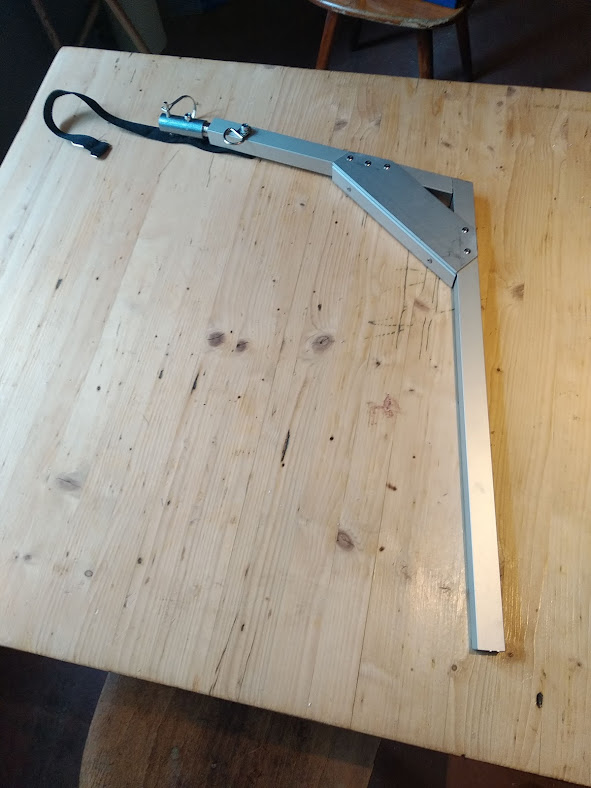

Deichselaufnahme

Bauteile

  1. 1x 2.5x2.5x0.2cm Vierkant in XXcm Länge
  2. 1x 3.0x3.0x0.2cm Vierkant in XXcm Länge
  3. 1x 2.5x2.5x0.2cm Vierkant aus vorherigen Schritt
  4. 1x 1.5x1.5x0.15cm L-Profil aus vorherigen Schritt
  5. Lochblechrest ca. 10x10cm oder Aluplatte in gleicher Größe

Arbeitsschritte

  • Die beiden Vierkante (A,B) ca XXcm ineinander stecken und vernieten
  • Dann wie im Foto zu sehen mit dem Lochblech und dem vorderen L-Profil vernieten. Hierbau auf folgende Abstände achten: 1. Abstand der vorderen Linken Ecke zur Deichselaufnahme entlang der Vorderkante des Hängers: XXcm. 2. Überstand der Deichselaufnahme an der Vorderseite: XXcm
  • Das vierte kleine L-Profil (1.5x1.5x0.15cm, D) so zuschneiden, dass es von der Mitte der linken Hängerseite bis an die Deichselaufnahme reicht und mit der Bodenplatte vernieten.
  • Abschließend das letzte Vierkant (D) von der Hängermitte zur vorderen Außenseite verlegen und vernieten
  • Lochblech (E) auf den Mittelpunkt legen und von oben mit allen 6 Vierkantprofilen (1x Qürverstrebung, 4x Diagonalversteifung, 1x Deichselaufnahme) fest vernieten

Achsaufnahme

Die Achsaufnahme wird links und rechs am Unterboden befestigt. über sie werden am Ende die Laufräder aufgesteckt.

Bauteile

  1. 2x 6x2.5x0.2cm L-Profil mit 6cm Länge zur Aussteifung der Achsaufnahmen
  2. 2x Achsaufnahme aus Kunststoff
  3. 8x Gewindeschrauben, da die mitgelieferten Schrauben zu kurz sind
  4. 2x 2mm Aluminiumblech, ca. 5x5cm

Arbeitsschritte

Beachten, dass die Achsen an der hinteren Seite der Qürverstrebung (Vierkant) angebracht werden.

  • Die kurzen Seiten der L-Profile (A) jeweils mit der Qürverstrebung (Vierkant) des Unterbaus verbinden.
  • Die langen Seiten der L-Profile (A) mit den Seitenteilen des Gestells und der Bodenplatte verbinden. Beachten, dass hierzu ein 2mm Alublech (D) zwischen das L-Profil und die Bodenplatte des Gestells gelegt werden sollte um den Höhenunterschied zu den Seitenteilen auszugleichen

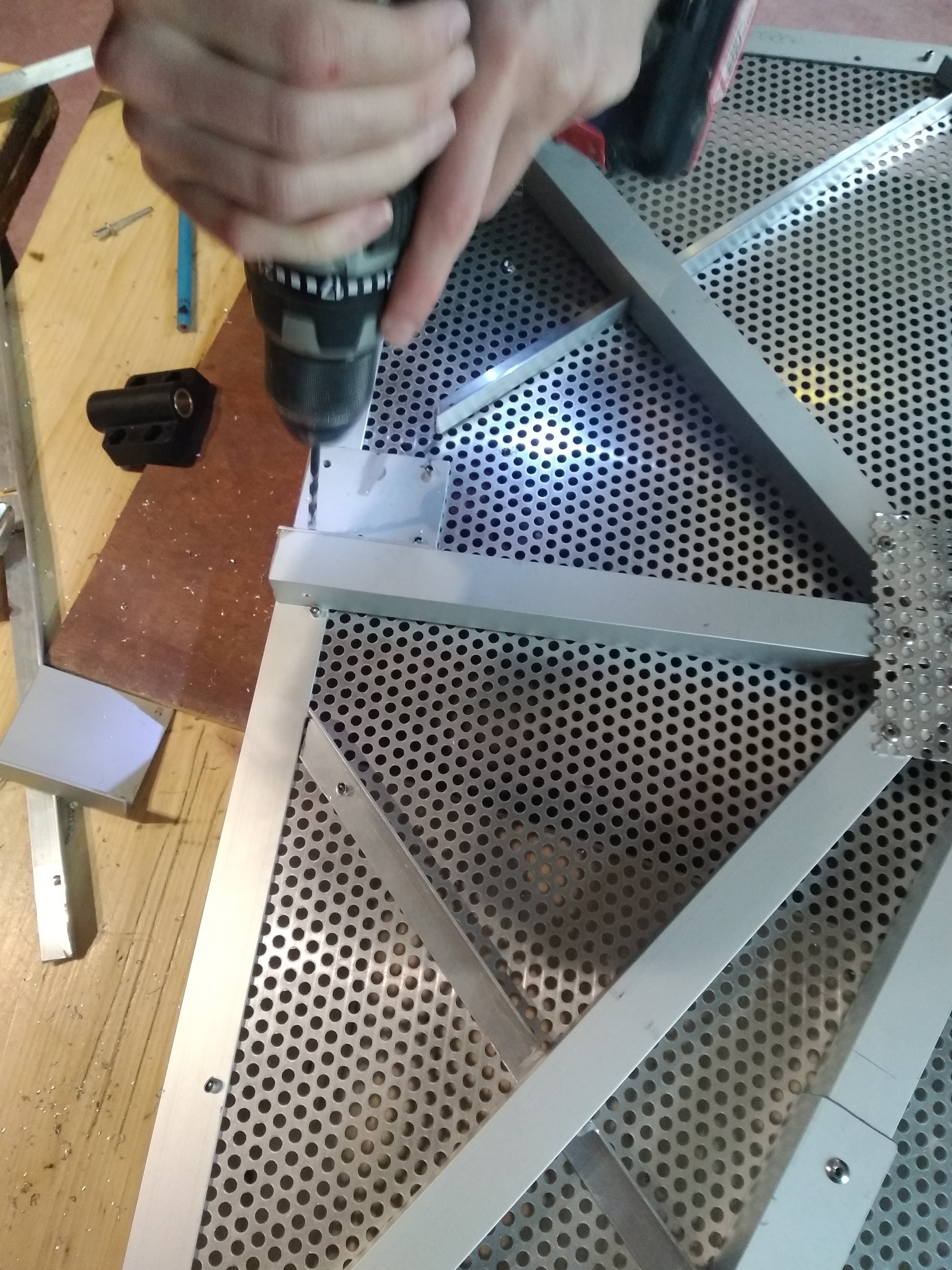

  • Achsaufnahmen (B) auf die lange Seite der L-Profile legen, anzeichnen und vorsichtig bohren
  • Achsaufnahmen festschrauben

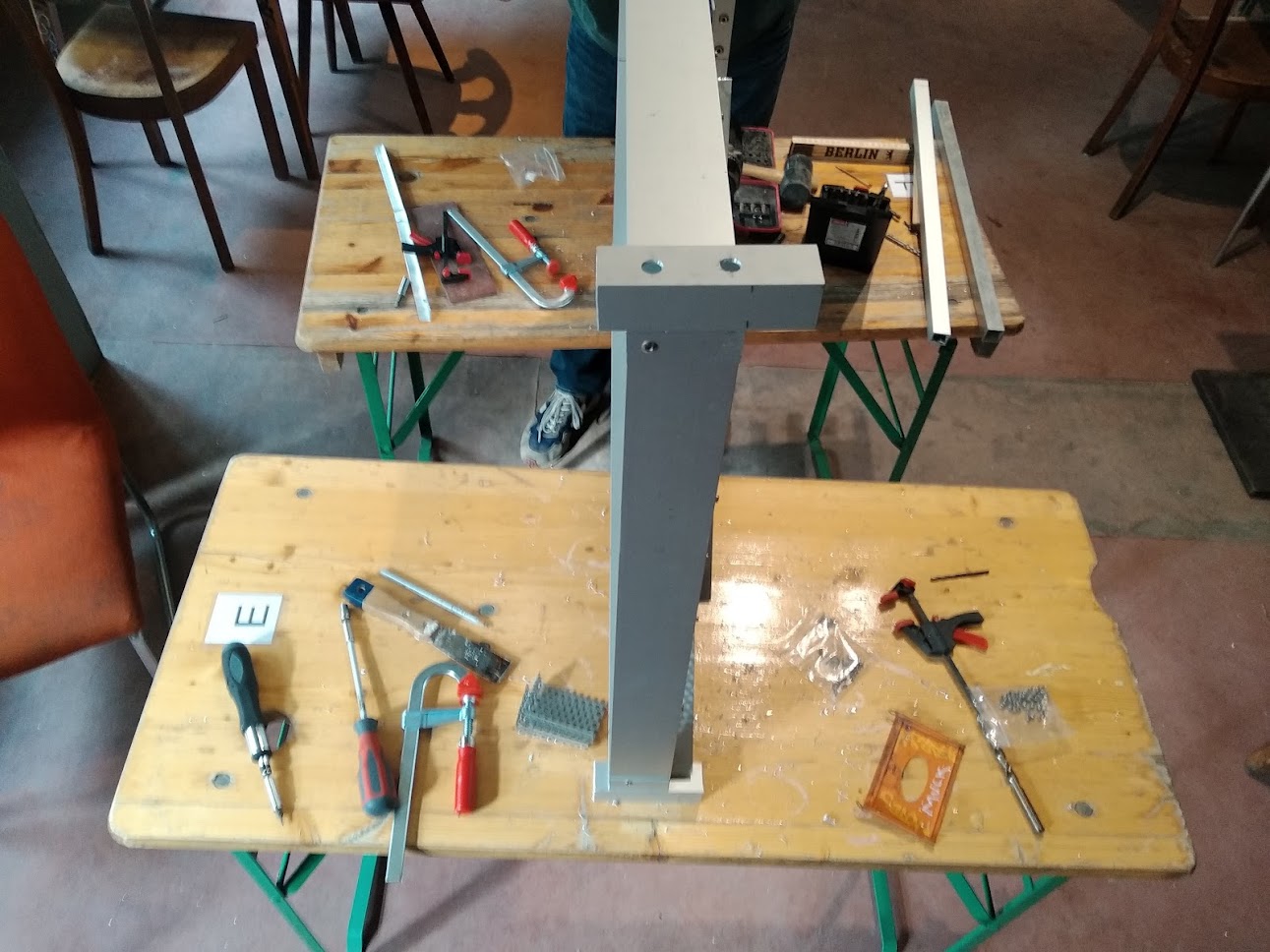

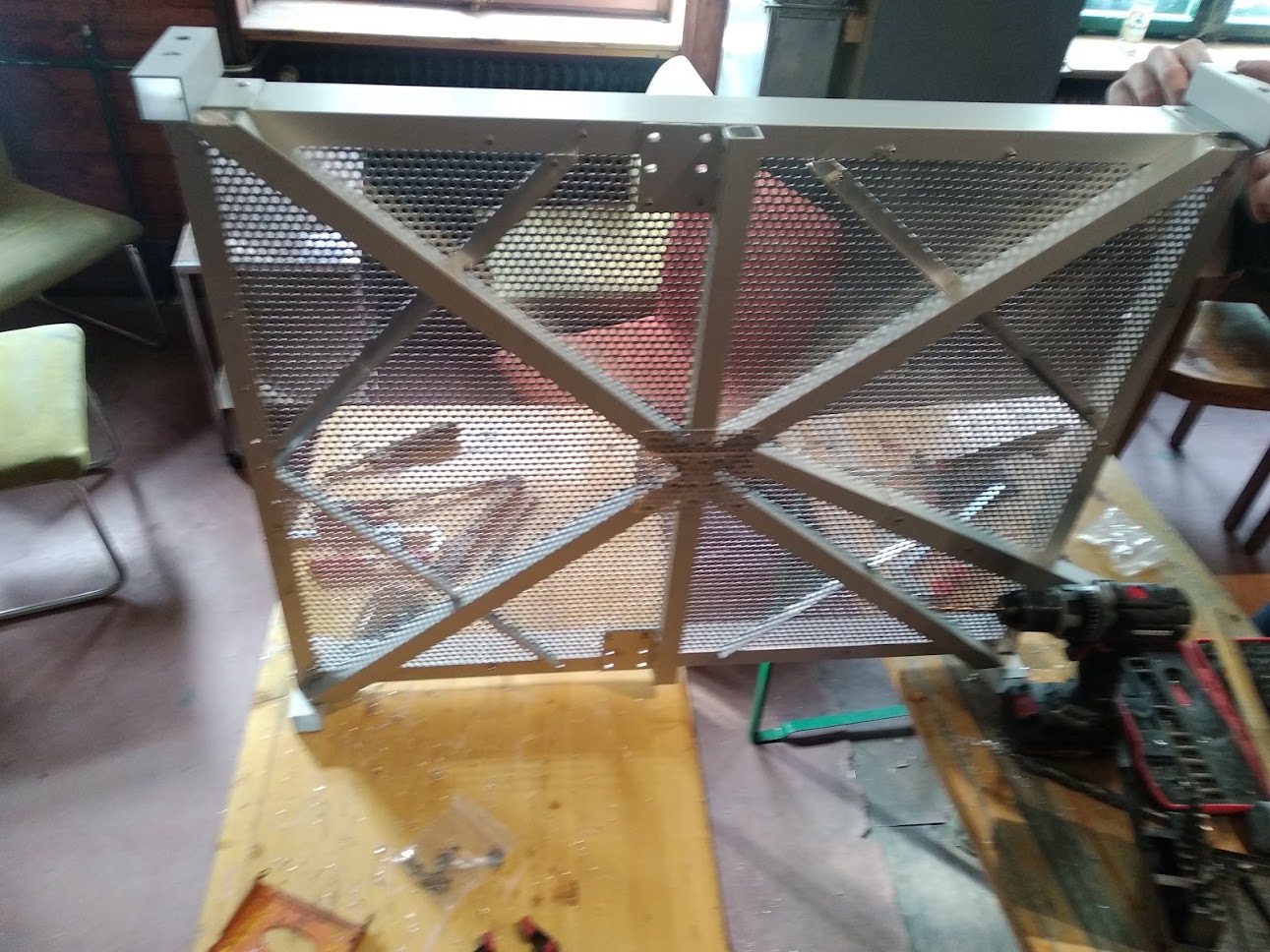

Vierkant-Seitenteile für Zubehör und Stabilisierung

Bauteile

  1. 4x 3.0x3.0x0.2cm Vierkant in 10cm Länge
  2. 8x Senkkopfschrauben M3x
  3. 8x Sechskantmuttern M3

Arbeitsschritte:

Angegeben sind die Schritte für ein Seitenteil. Alle vier Teile werden analog befestigt. Die beiden hinteren Seitenteile dürfen bei Bedarf ca. 2mm über den hinteren Rand des Hängers hinaus stehen. Vierkant (A) am Ende des Seitenteils mit einer Schraubzwinge befestigen, so dass es an der Unterseite XXcm übersteht

  • Zwei große Löcher (10mm) durch die Außenseite des Vierkants bohren
  • Anschließend mit 3mm Bohrer durch die Innenseite des Vierkants und das Gestell bohren
  • Loch mit einem größeren Bohrer vertiefen, so dass der Kopf der Schraube versenkt werden kann
  • Abschließen mit zwei Schrauben (B) und zwei Muttern (C) festschrauben

Fertig

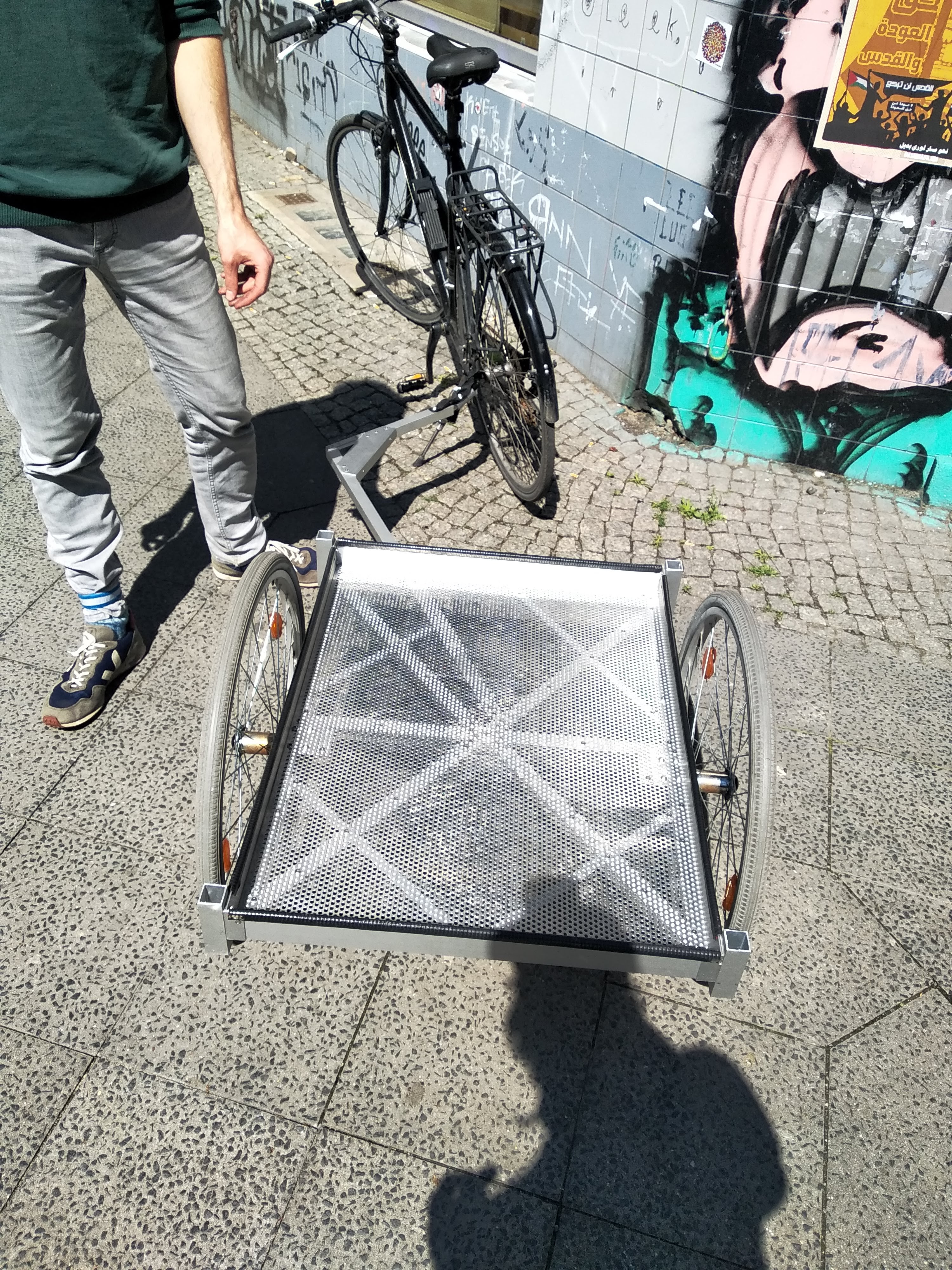

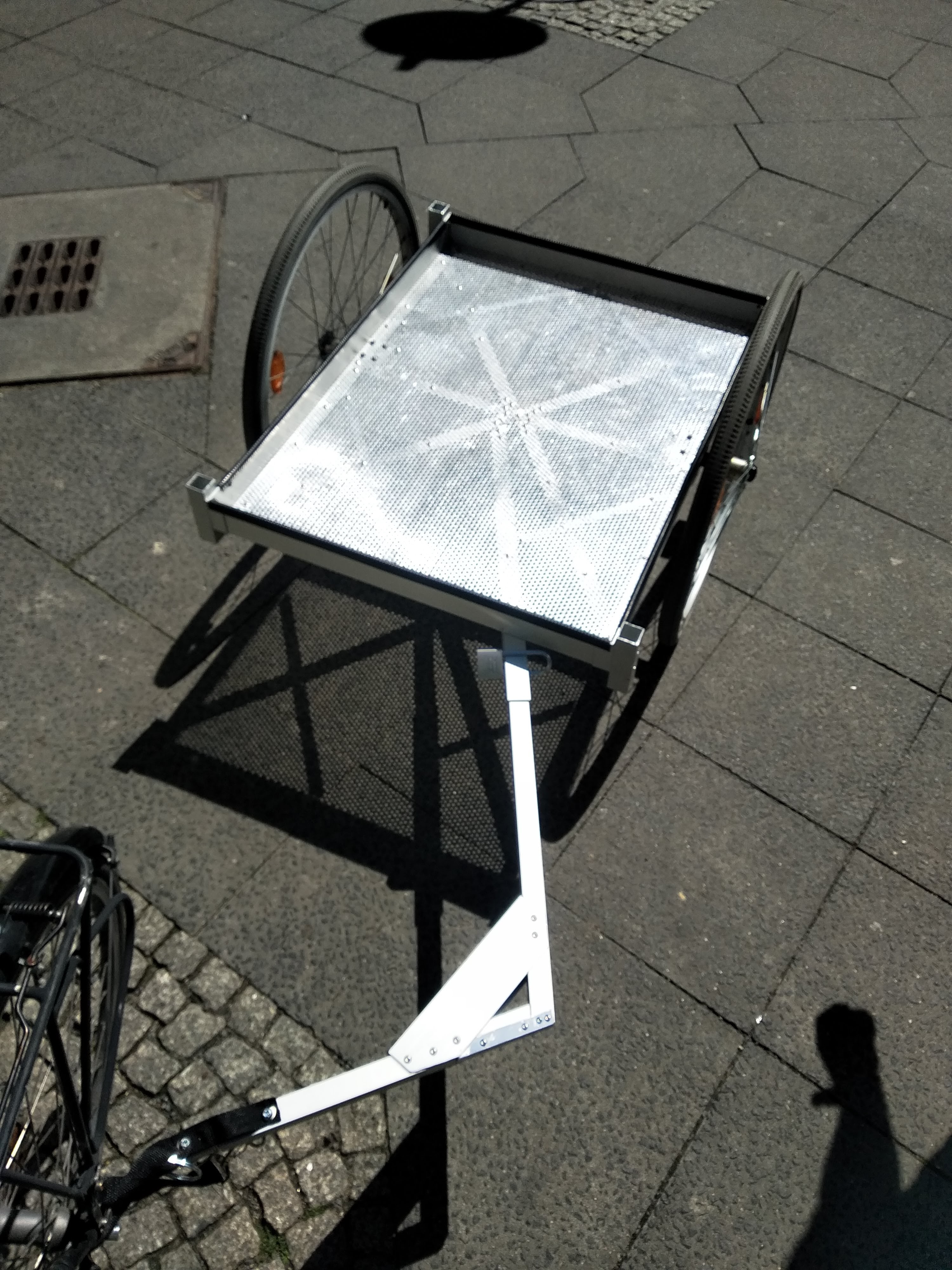

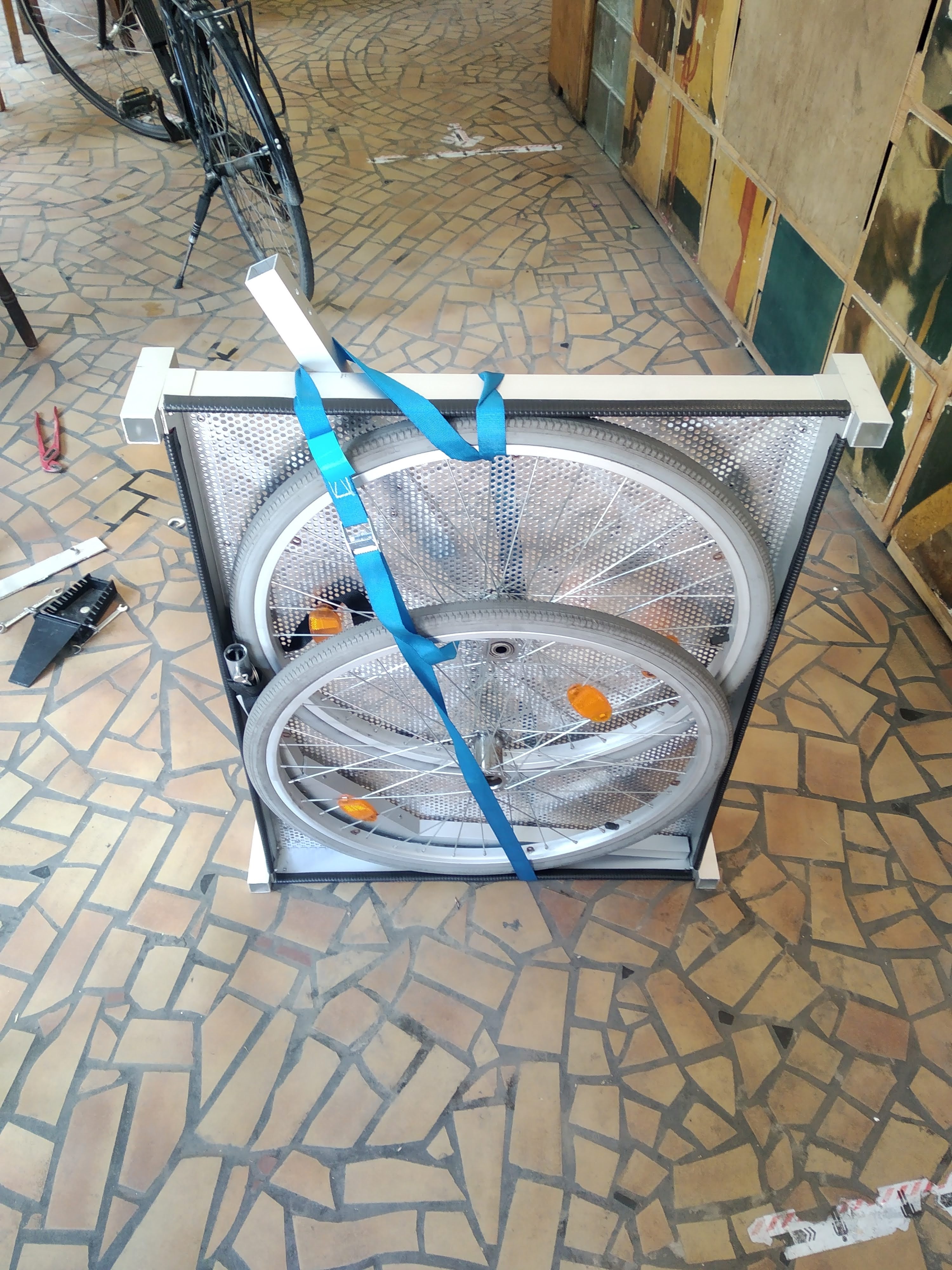

Hier noch ein paar bilder vom fertigen Dranhänger und die Bilder von oben zum vergrößern :)
